本届深港城市建筑双城双年展（深圳）（以下简称“深双”）主展场设立于深圳人才公园，平行主展场位于河套科创中心，汇聚全球顶尖的思想家、建筑师、艺术家和科学家共探城市未来。
活动及设计回顾/

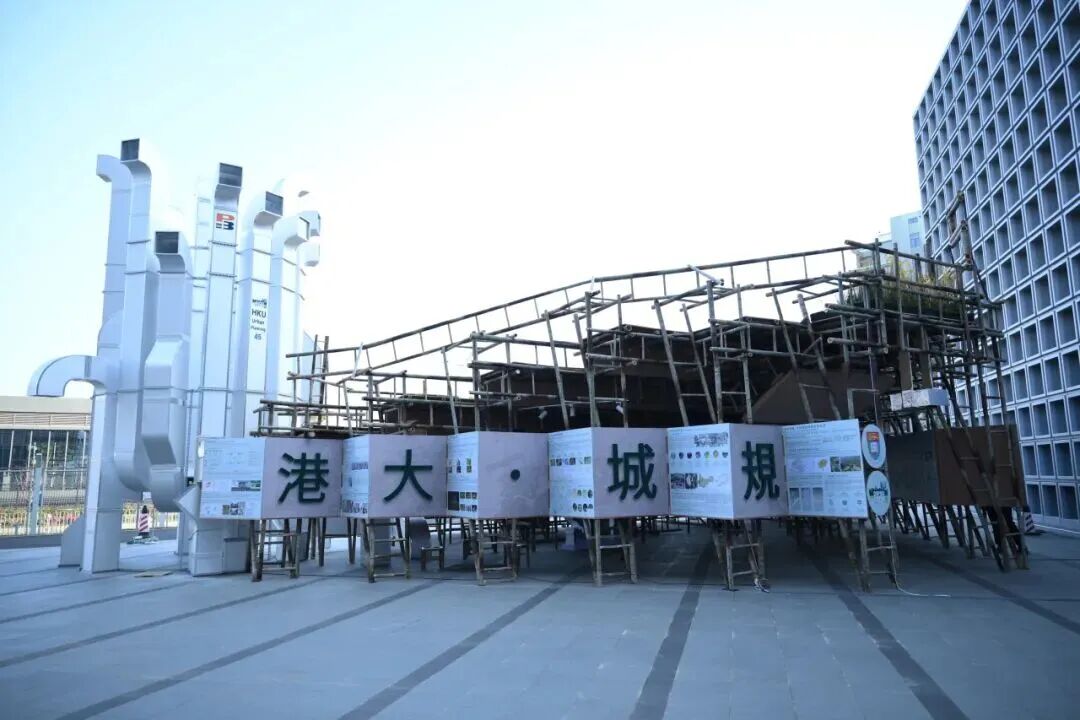

《边界潜望》为第十届深港城市建筑双城双年展（下称“深双”）中“边界拓扑”板块的参展作品。当深双场地选定于深港河套合作区，“边界”便自然成为场所的核心议题之一，如何穿越边界，促成相互看见、交流与融合？这座“潜望塔”正是基于此初衷，力图在展场最东端（深港边界上），构筑出立足于地面、眼观向八方的遥望塔。它同时也是深双“边界剧场”的一部分，与香港大学城规学院的竹剧场相连，共同激活身处边界的意境。
“潜望塔”的空间概念来自英国哲学家边沁，基于其空间原型，这次作品利用了新型材料P3风管（大胜得特公司提供），在新场地进行定制化设计。最大挑战在于，在时间紧迫、造价极低的条件下，如何重新整合场地关系、风管材料构造和光学设备技术。装置经过设计团队多轮深化设计，再历时一周建造，最终在2026年1月11号落成。公司适逢三十周年，并且作为河套园区企业，于3月26日在潜望塔及边界剧场举行了庆祝交流会，深双总策展人朱涛、参展团队夏珩教授等参与活动。

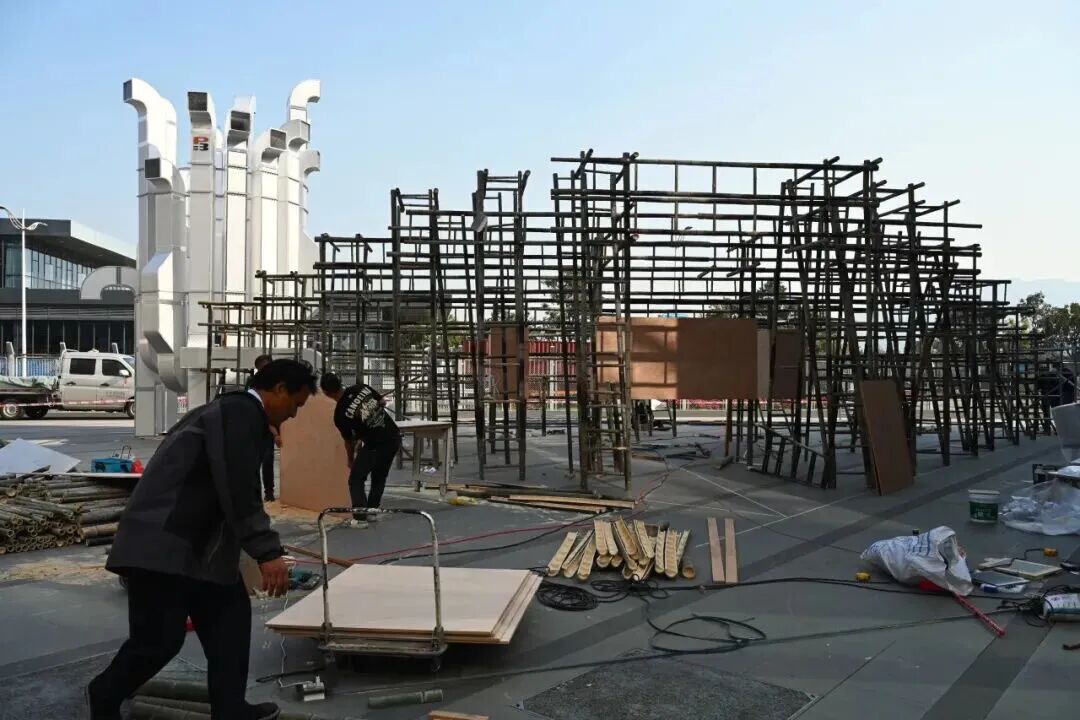

△ 1月，潜望塔一周完工，同时边界剧场搭建中
△ 3月，活动现场
体量及结构

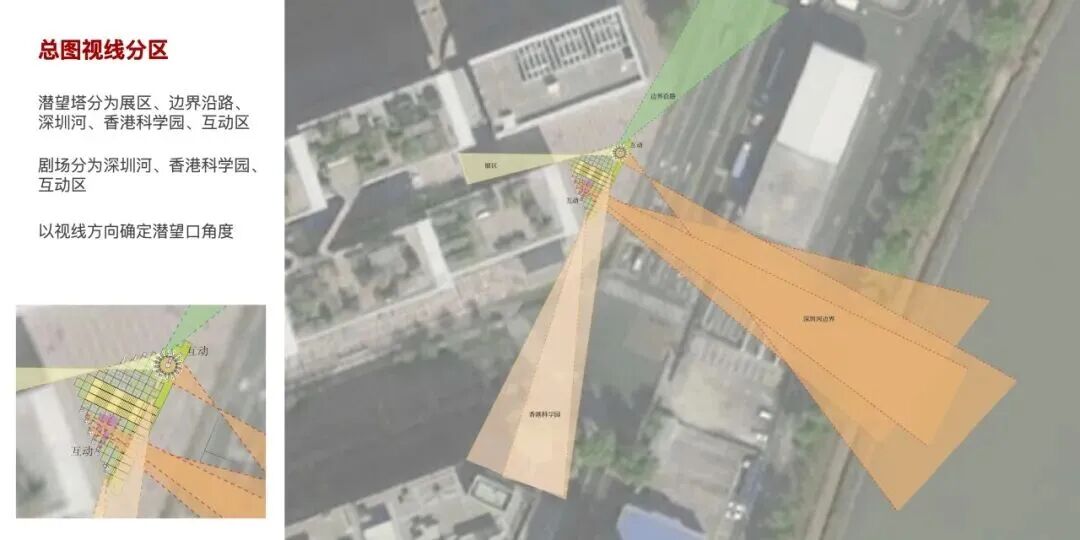

潜望塔高8.2 m，直径3.5 m，由16组风管围合而成。为控制成本，围合风管不仅减少了数量，单根风管截面边长也从50cm缩小至40cm；此外，通过局部扩大以丰富造型、强化结构，并表现出风管的原本功能，构成完整界面。各组风管根据观看的角度有序落地，管道口指向不同的目标场景。
这个步入装置的入口（2m净空）设在东侧两组风管的下方，在装置内部，观众可以高低跳跃地环绕，通过潜望窗口观察四方。体量上，为了满足多方向观望、实现四周“潜望”，设计保持圆柱形体，同时在类型上也与河套科创中心的矩形体量区别开。但由此产生的具体问题是：轻质的风管纵向围合，材料直接承受纵向力流，如何面对深圳河吹来的风？
由于场地要求不能破坏地面，塔体采用增重法形成重心极低的“不倒翁”：浇筑三块混凝土墩子（32cm见方、高85cm，每块约300斤）作为底座，墩子压在扁铁上，与圈梁留3-4cm间隙并填充泡沫布防振。在取1米直管试装稳固后，上部塔身与圈梁连为整体，进一步提升稳定性。

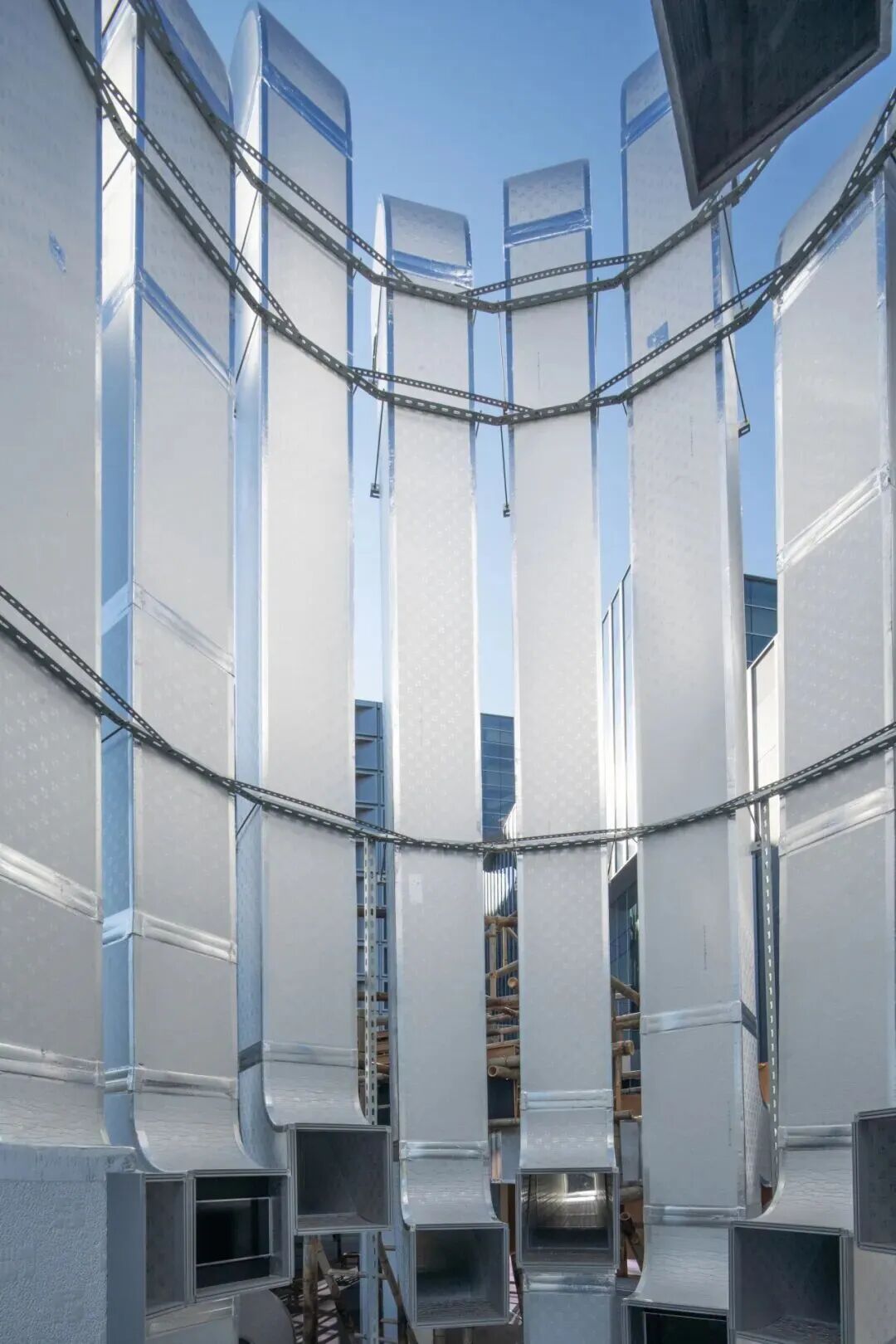

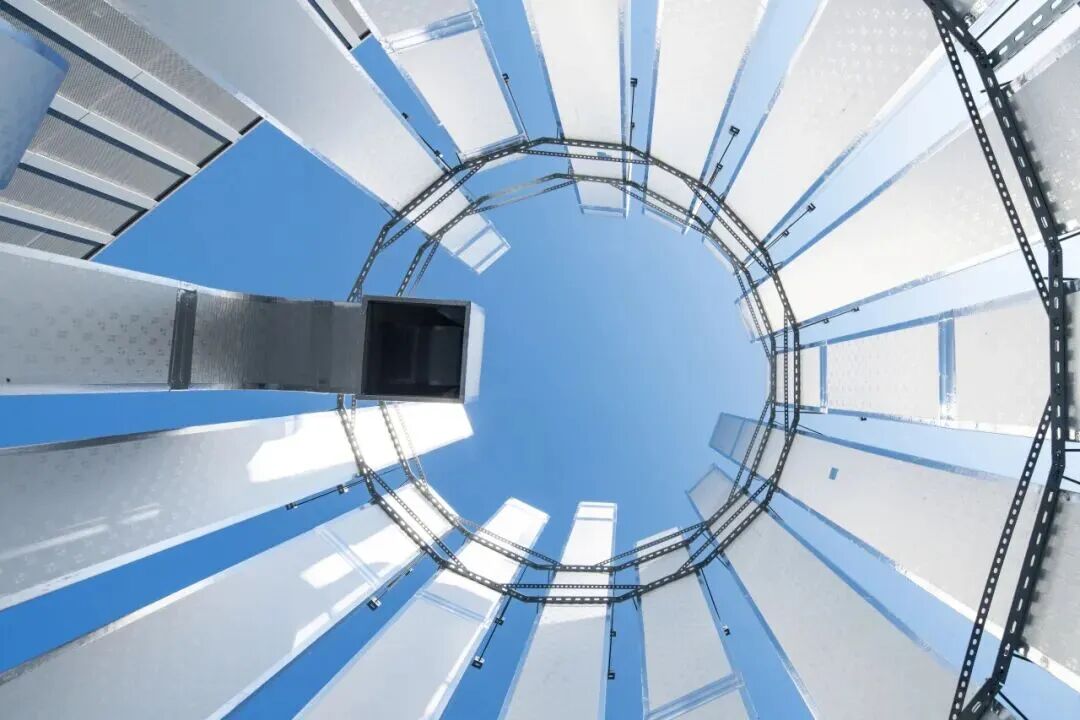

塔身采用P3风管作为主材——轻质、高强、美观，模块包括90°弯头、三通弯头及0.5、1、2、4m直筒，经软件设计并直接与工厂协作。为提高整体受力并丰富造型，设置了四道圈梁，通过抱箍与风管相连；采用升举法，在三根基础管安装后，逐层抬升圈梁以保证不在安装时发生变形，避免产生结构薄弱。圈梁采用穿孔万能角铁L40，折弯16段，弯角及每三段间以扁铁补强，避免过于粗壮而抢夺视觉重心。
观看系统
为丰富潜望装置的视看效果，风管内部集成了光学与电子两种方案。
光学方案采用“开普勒式”望远镜结构，由两片凸透镜按特定焦距关系同光轴布置，放大倍率为后镜焦距与前镜焦距之比（理论值4.86倍）。潜望管呈“L”形，转折处设45°亚克力平面镜（厚4mm，宽360mm），镜框由L形角铁组装，镜片用3D打印扣件固定。

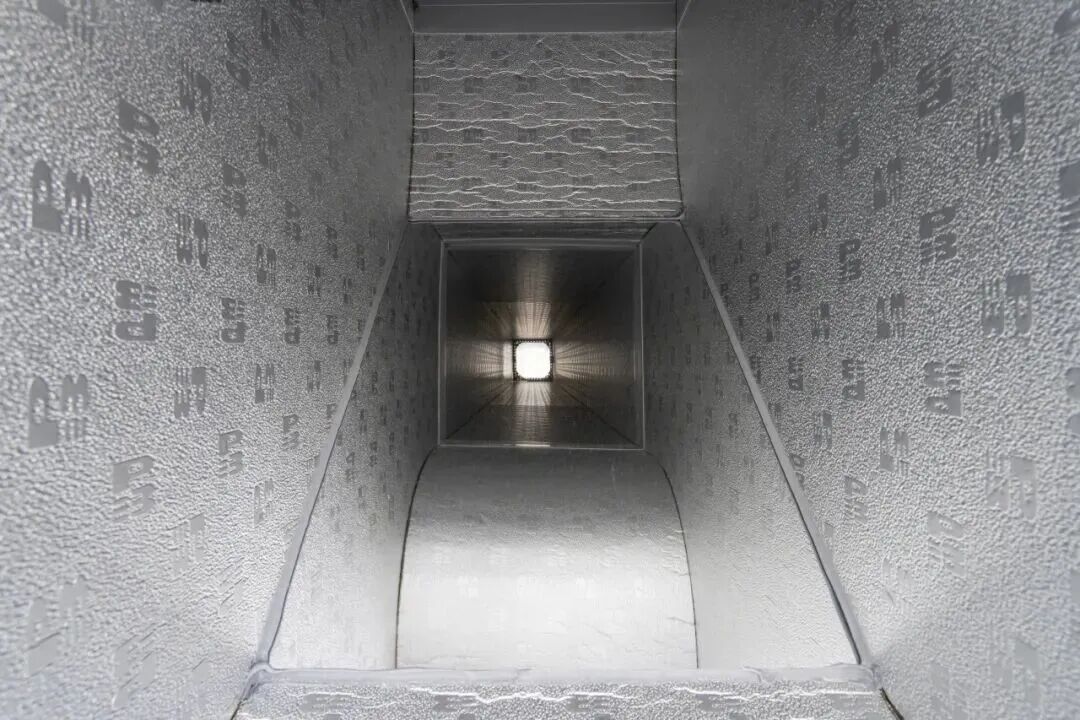

受预算与安全限制，镜片选用亚克力冷压成型的菲涅尔透镜（直径350mm、厚4mm，焦距分别为900mm和185mm）。镜片自重轻、价格低、不易破碎且热惰性小、不易起雾，但缺点是，彗差大、色散高，有效成像区域狭小。在光学效果测试达标后，实际安装却出现了新问题：画面畸变、镜筒形变导致光轴偏移而跑焦、阳光直射或光线入射时铝箔内壁反射产生眩光。畸变主要源于平面镜缺少背框，在直立镜筒中受重力横向下垂变形，同时镜筒受力产生纵向挤压，悬挑的目镜筒也轻微下垂，进一步加剧光轴偏差。
而电子观看方案，由网络摄像头、主控开发板、LED显示屏及移动热点组成——在10楼露台部署摄像头与热点，筒内安置开发板和显示器。前期场地无电力供应，团队甚至设计了光伏供电独立系统，实现摄像头和热点每天约8小时工作。三组广角摄像头传输深圳河、福田口岸、长宝大厦的远景至不同屏幕，实现“一眼千里”的潜望效果。整套设备由参展团队深化设计并安装落地，拓展了设计实践的广度与边界，不失为建筑师的另一种“边界拓扑”。
作品介绍

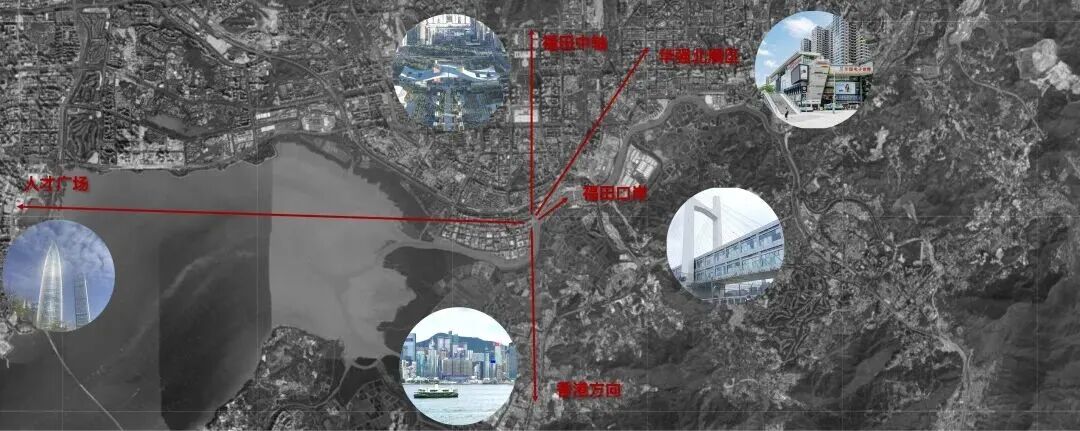

一座立于深港边界的潜望塔。空间概念来自英国哲学家边沁，通过“高塔”，从一组组潜望镜窥探四方，甚至回望自己。人们可从这里潜望几组场景：深港城市肌理——福田中心区高楼林立、福田口岸车来人往、香港远郊风光；深双展场——三角剧场四周建筑特征及装置作品等；人本身——以不同角度观察自己。潜望塔：一根表达“小中见大”文化雄心的图腾柱？一座让人立足地面，却能眼观八方的观望塔？
参展团队：
夏珩、严熠铭、刘琨、潘炳权、康泰、曾庆钿、朱涛建筑
建造团队：
严熠铭、刘琨、潘炳权、康泰、曾庆钿（深圳大学）
吴明丰、吴广厚、吴国成、薛世卓（大胜得特）
